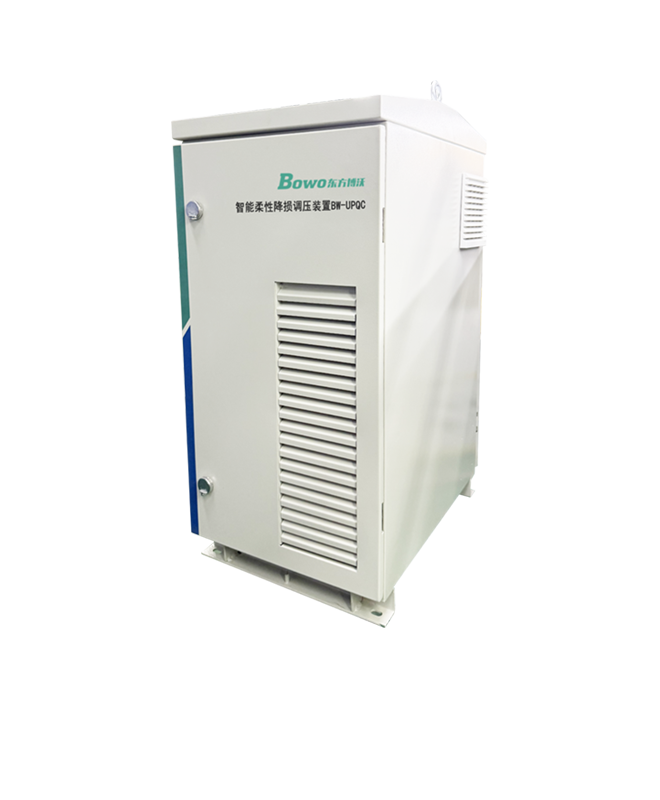

BW-UPQC
智能柔性降损调压装置
实时监控配电网电压越限问题
实时动态“稳压器”
实时监控配电网电压越限问题
实时动态“稳压器”
BW-UPQC智能柔性降损调压装置是针对配电台区供电半径长、负荷变化大等场景的电压越限而开发的产品，对后端负载电压进行精准调节和稳定，确保电压恒定在额定值，有效提升供电质量。
1.农网长线路末端低压治理
2.分布式光伏接入导致的过电压抑制
3.充电桩/煤改电等间歇性负荷引起的电压波动调节
4.工业园区、商业楼宇的电能质量综合提升
1.动态响应速度更快（基于先进拓扑与半导体技术）：采用新一代IGBT/SiC功率器件，实现毫秒级动态响应，可瞬时调节电压，适合精密制造、半导体产线等高敏感场景。
2.全模块化冗余设计，可靠性提升30%+：采用模块化设计，运维高效简洁，提高可靠性。
3.相序自适应：设备安装接线方便、无需判断相序。
4.可选无变压器设计，综合能效高（全功率转换方式）：通过高频电力电子拓扑直接耦合电网，消除传统变压器的铁损/铜损，整体效率大幅提升。
5.自适应宽电压范围：实时检测电网波动，支持0.228kV~0.5kV宽范围输入（如矿区/偏远电网场景），无需手动调压，兼容性更强。
6.全范围风扇智能调速：节能降噪。

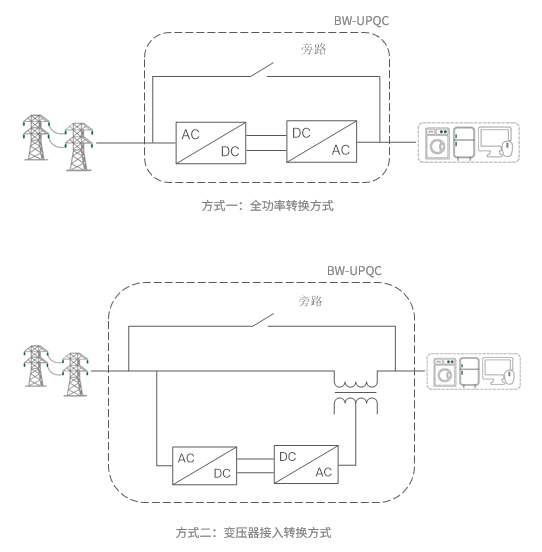

当电网电压正常时，系统工作在交流旁路模式；当负荷加重导致“低电压”现象或者负荷降低导致“高电压”现象时，系统从旁路模式切换到调压运行模式。
整流单元由数字信号处理器控制IGBT/SiC模块输出稳定的内部直流电压，同时整流单元具有稳压功能，能够抑制输入市电电压的波动，逆变单元根据当前市电电压大小，计算出需要补偿电压，逆变单元输出相应电压叠加到市电上，一起供给负载，从而解决了“低电压”或“高电压”问题。
| 负载容量 | 20kVA | 30kVA | 50kVA | 50kVA | 100kVA | ||
| 尺寸mm | 552*400*853 | 552*400*853 | 552*500*853 | 892*450*1058 | 850*450*1218 | ||
| 重量kg | 125 | 135 | 150 | 175 | 215 | ||
| 供电方式 | 单相 | 三相 | |||||
| 额定电压 | 230V | 400V | |||||
| 输入电压范围 | 230V（-40%~+32%，可定制） | 400V（-40%~+32%，可定制） | |||||
| 频率 | 自适应 | ||||||
| 电压总畸变率 | ＜4% | ||||||
| 响应时间 | ＜5ms | ||||||
| 逆变过载能力 | <1.05倍额定功率可长期过载 | ||||||
| 稳压精度 | 1% | ||||||
| 无功补偿 | 可选 | ||||||
| 谐波治理 | 可选 | ||||||
| 通讯方式 | RS485，WIFI/4G（选配） 智能融合终端（选配） | ||||||
| 安装方式 | 户外（杆上支架安装） | ||||||
| 噪音等级 | < 63 dB | ||||||
| 保护功能 | 过载保护、过温保护、过压保护、欠压保护、过流保护、过频保护、欠频保护、故障自启、通电自启等 | ||||||
| 显示 | 本地和云端：设备、电网，负载、温度数据显示、参数设定、运行状态显示、开关机控制等 | ||||||
| 海拔高度 | ＜4000m（高于1000m需要降额使用） | ||||||
| 环境温度 | 工作温度：-30°C~55°C，45℃以上降额使用 储存温度：-45°C~70°C | ||||||
| 湿度 | 小于95％RH，无凝 | ||||||
| 冷却方式 | 风冷智能PWM调速 | ||||||
| 防护等级 | IP44 | ||||||
