项目核心成果：东方博沃BW-UPQC智能柔性降损调压装置成功解决了长期困扰河北某台区的复杂电压质量问题。通过精准的电力电子技术，设备将末端用户低电压从169.6V大幅提升至222.2V，并全程将电压稳定在国家标准范围内，实现了零越限。该项目不仅保障了该台区居民的正常用电，也为农网台区应对分布式光伏等绿电接入和冲击性负荷提供了可复制的治理样板。

项目背景与痛点：河北某农网台区的电压困境

本项目位于河北省某综变台区。该台区变压器容量200kVA，为15户低压用户供电，供电半径约350米。线路采用主干线四线（线径20mm²）、分支线二线（线径20mm²）的配置，属于典型的农村老旧线路。

台区负载特性复杂，主要包括居民生活用电、空气能（热泵）采暖设备以及1处分布式光伏。这种“光伏反送电”与“冲击性负荷”并存的矛盾，导致了严重的电压越限问题，具体表现为两类典型场景：

低电压问题

•       发生时段：傍晚7点前后用电高峰

•       直接原因：线路末端居民空气能集中投运

•       严重程度：电压跌至169V，线路压降高达60V

•       用户影响：照明昏暗，冰箱、电视机等家电无法正常工作；冷库电动机因转矩不足无法启动或过热损坏，直接影响生活质量和生产效率

高电压问题

•       发生时段：白天光伏发电高峰

•       直接原因：分布式光伏向电网反向送电

•       严重程度：电压攀升至250V，远超GB/T 12325-2008标准上限

•       系统影响：居民家电绝缘加速老化，存在烧毁风险；光伏逆变器因过压保护而脱网，影响新能源消纳和用户收益

电压在169V至250V之间的剧烈波动，不仅威胁用电设备安全、引发用户投诉，更对供电公司的服务声誉和配网安全运行构成了严峻挑战。

问题诊断与方案设计：精准定位与BW-UPQC选型

电压越限问题的根源是线路固有缺陷与矛盾负载特性的叠加。350米的供电半径与20mm²的细线径导致线路阻抗大，而“光伏白天发电推高电压”与“空气能傍晚用电拉低电压”的负载特性，使得台区同时承受双向电压压力。

基于现场考察与负荷曲线分析，高峰用电量不低于25kVA。因此，选择东方博沃BW-UPQC-0.23/30-0.3（30kVA单相）智能柔性降损调压装置作为治理方案。该容量不仅匹配需求，还留有适当裕量。

安装点选定为主干线与存在电压问题分支线路的连接点，在此安装可实现“一点治理，全线受益”，有效覆盖后端所有受影响的用户。设备设定目标稳压值为230V，并采用节能模式运行：当检测到电压在215V~230V范围内时，设备待机以降低能耗；一旦电压超出此范围，则立即启动，将输出电压精准稳定在230V。

现场实施：杆上便捷安装与快速投运

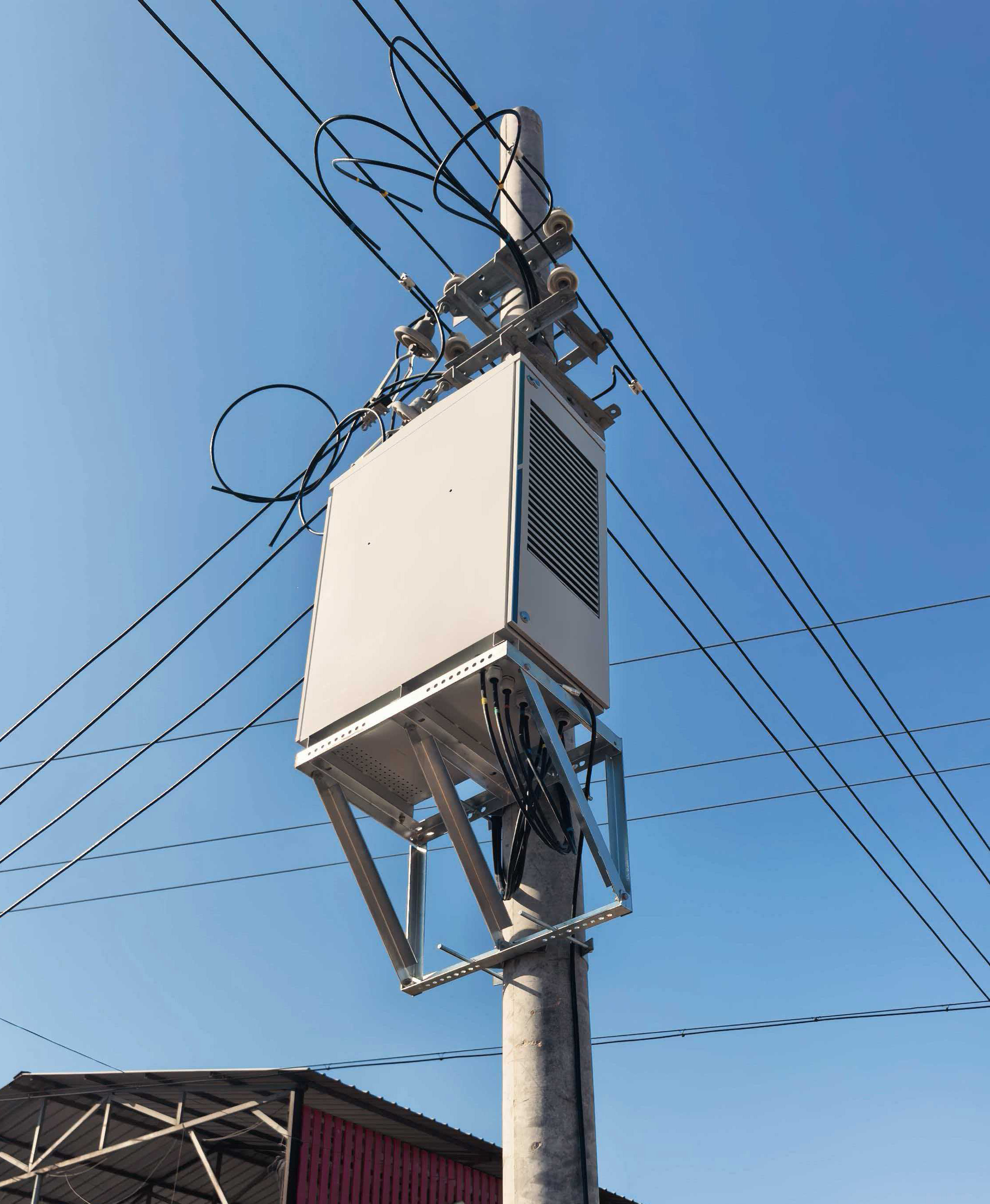

设备于2026年3月正式挂网运行。安装采用单杆托装方式，即通过镀锌金属支架将设备箱牢固安装在户外水泥电线杆上。

BW-UPQC设备现场安装实景

这种户外杆上支架安装方式优势显著：设备直接串接入现有线路，无需大规模停电改造或重新敷设线路，施工便捷、周期短，对用户正常用电影响极小，特别适合乡村、山地等复杂地形区域。施工过程由专业团队完成，包括设备吊装、支架固定、电气接线及调试，全程标准化作业，安全高效。

运行数据与治理效果：用数据说话，验证卓越性能

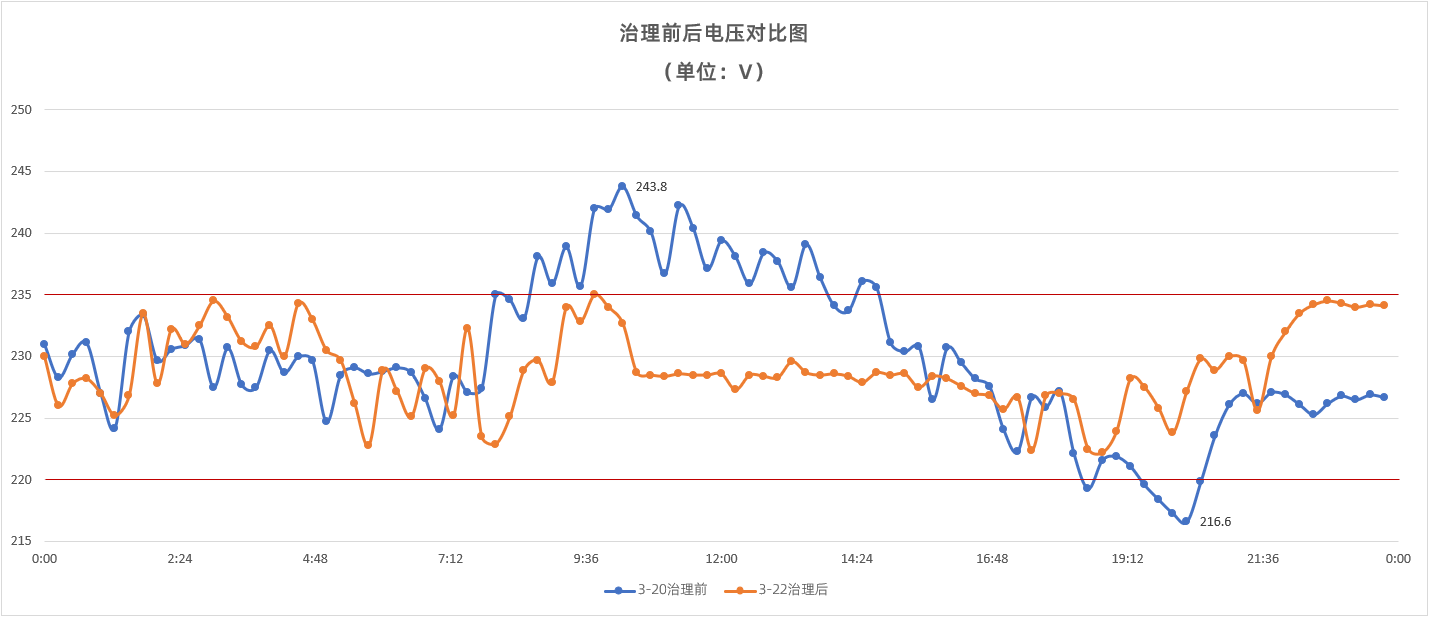

治理效果通过严格的运行数据对比得以验证。下表清晰展示了安装前后末端用户关键电压指标的显著变化：

对末端用户2026年3月安装前后的同日数据对比更具说服力。

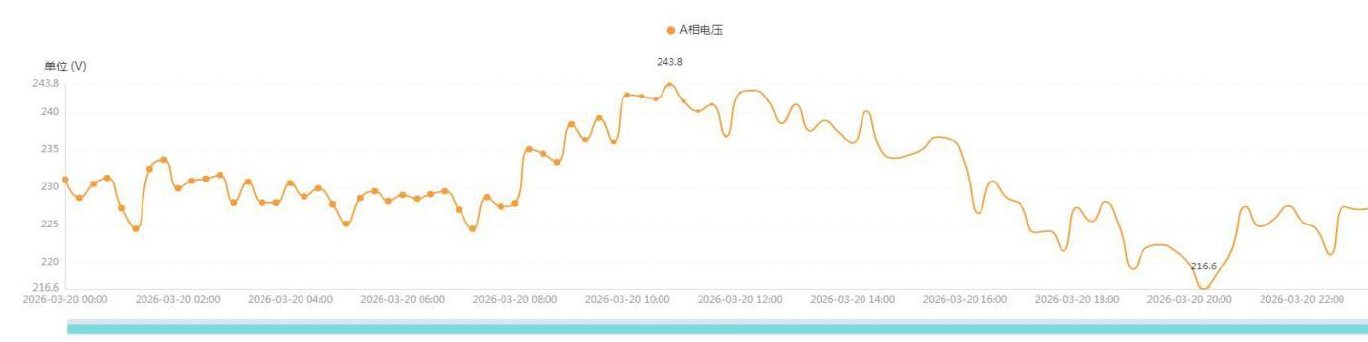

安装前，光伏工作时电压越上限至243.8V，光伏停止后电压跌至216.6V。

BW-UPQC设备安装前电压数据

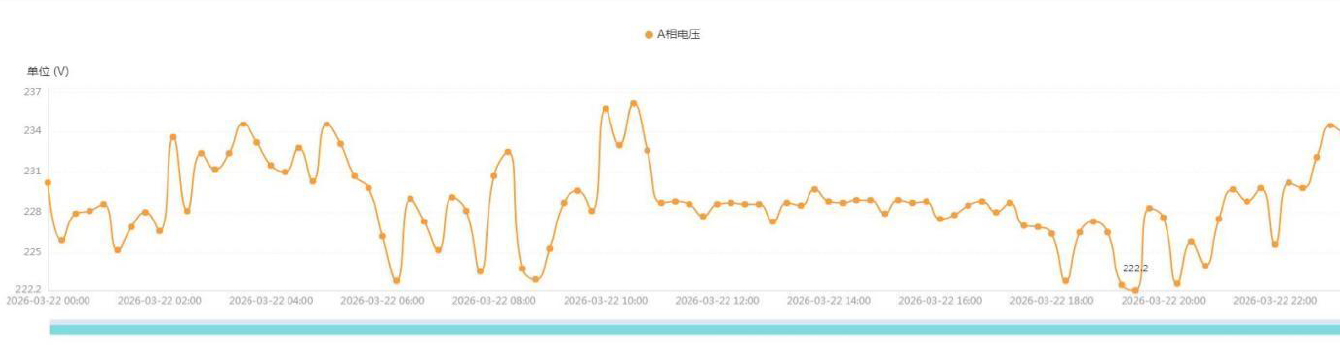

安装后，光伏工作时电压被钳制在229V，光伏停止时电压为222.2V，全程稳定在国家标准范围内。

BW-UPQC设备安装后电压数据

首端用户数据提供了佐证。安装前，其电压在光伏工作时达244.1V（越限），停止后为219.9V。安装后，光伏工作时电压稳定在230V，停止后为222V，证明治理效果覆盖了整个线路段。

综上所述，BW-UPQC的投运使用户电压波动大幅减小，成功实现了零越限，完全满足GB/T 12325-2008《电能质量供电电压偏差》标准要求。

核心优势：BW-UPQC在本项目中彰显的技术亮点

技术优势聚焦

•        精准快速稳压：凭借1%的稳压精度与<5ms的响应时间，瞬时应对深度低压与过压，输出稳定230V。

•       宽电压智能适应：-40%~+30%的宽输入电压范围，结合节能模式，从容应对光伏反送电与负荷突增的波动，高效节能。

•       便捷免改造安装：杆上支架安装方式无需改造原有线路，施工快捷，尤其适合农网、山地等复杂地形，大幅降低工程实施难度。

•       智能云端运维：支持RS485、WIFI/4G通讯，可接入云平台实现远程监控与数据分析，提升运维效率。

•       高可靠安全保障：具备过载、过温、过压、欠压、过流等多重保护功能及故障自启能力，保障长期无人值守稳定运行。

•      复杂场景综合解决能力：在本案例中同时成功治理了因“长线路+细线径”导致的低电压和“分布式光伏”导致的高电压，证明了其在农网复杂场景下的强大适应性。

落地价值：多方共赢，树立行业标杆

本项目的成功实施，创造了显著的多方价值：

用户获得感

•       用电安全：电压稳定后，家电设备运行可靠，寿命延长，避免了因电压异常导致的设备损坏。

•       收益保障：光伏用户可稳定并网发电，保障了发电收益；生产用户（如冷库）的设备启停正常，保障了生产连续性。

•     体验提升：彻底告别了因电压不稳带来的照明昏暗、电器失灵等问题，生活质量显著提高。

电网获得感

•       降损增效：电压合格率大幅提升，有效降低了因电压越限产生的技术线损。

•       管理提升：供电电压合格率指标显著改善，减少了因电压质量问题引发的考核压力。

•       服务优化：从根源上减少了用户投诉和相应的运维工单，提升了供电服务品质与企业形象。

行业示范意义：本项目成功验证了BW-UPQC（智能柔性降损调压装置）技术在“长线路、细线径、分布式光伏、冲击性负荷”等多种不利因素并存的复杂农网典型场景下的有效性、可靠性与经济性。它为全国范围内面临类似电压质量问题的台区，提供了一个可复制、可推广的标准化解决方案，对助力乡村振兴战略实施、推进新型农村电网建设具有重要的标杆意义。
